选用两套三轴桁架机械手+1套翻转组织完成对两台车床的上料、中转、下料；每套机械手配备一套视觉对位体系。

  详细分工流程为：1号桁架机械手从毛胚料仓取毛胚料 插送到1号车床倍速输送链工位上→2号桁架机械手将1号车床加工半制品放到翻转组织，并将工件山下端面翻转后中转插送到2号车床倍速输送链工位上→2号桁架机械手将2号车床加工制品下料到制品料仓。

  依据工件形状，机械手卡爪规划为外夹方法。手爪气缸三卡爪，详细结构如下图所示。

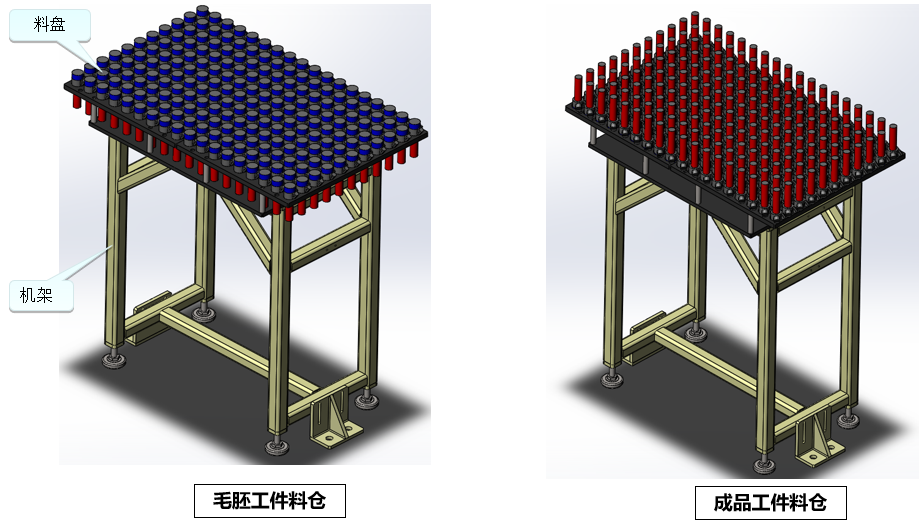

  料仓：依据 加工件的特色，本方案选用1轴伺服电机驱动点阵式料仓，料仓上放置卡式料盘，采纳定位销方法定位。

  作业原理：料仓底部装置伺服电机1套。机械手臂每次从料仓上取走一个毛坯件，然后放回一个制品件，直至加工完当排毛坯件后，伺服电机驱动料盘往前行程必定间隔，将后边一排毛坯件移至机械手臂的取件方位。如此重复，直至加工完好盘毛坯件后，从头放置新的毛坯件即可。

  机械手操控办理体系：选用高端智能总线型伺服操控办理体系，伺服电机驱动，令机械手运转愈加快速、平稳，保证高效高精度上下料与 装夹。操控办理体系带以太网接口，可便利衔接出产办理体系，完成长途在线出产监控与长途保护。

  本操控体系与PLC比较，通讯速度更快，精度更高，体系更安稳。示意图如下：
